對講機在日常生活中給大家帶來大的便利，對于對講機轉換信道時的工作原理估計一般的使用者不會有太多的了解，就來聊聊混頻器在對講機里的作用：

    變頻（或混頻），是將信號頻率由一個量值變換為另一個量值的過程。具有這種功能的電路稱為變頻器（或混頻器）。

    混頻器主要用于頻譜的線性搬移，以獲得想要的中頻信號，混頻器性能的優劣對接收機抗干擾能力的強弱有著重要影響；混頻器的主要電性能指標有變頻增益/損耗、1dB壓縮點（P1dB）、三階互調（IM3）；模擬對講機常用的一中頻混頻器有場效應管混頻器（有源）和二極管雙平衡混頻器（無源）兩種。

    場效應管混頻器

    ADS仿真設置及仿真結果：

    由于沒有場效應管3sk318的ADS模型，仿真的結果與實際測試結果差異較大，輸出匹配電路是按照45.05MHz的中頻頻率進行匹配的，中頻頻率改變時，相應的輸出匹配電路參數也應作相應更改。

    設計說明：

    場效應管的伏安特性近似于平方律特性，即輸出分量以輸入分量的和的平方項為主，所以可以得到較少的輸入信號的組合頻率分量，從而可以改善接收機的抗干擾能力；場效應管混頻器的設計主要考慮以下幾個因素：

    混頻管的選擇

    混頻管的選擇需要考慮幾個關鍵指標，即射頻增益、噪聲系數、1dB壓縮點P1dB、三階截獲點OIP3；

    工作點的設置

    合適的直流工作點可以使混頻管工作在性能優的區域，工作點的設置要結合輸入信號的強度、放大管本身的特性曲線綜合來考慮，一般應盡量使放大管在一個較寬的范圍內工作在線性區；

    輸入輸出阻抗匹配

    對混頻器而言，輸入匹配是射頻匹配、輸出匹配是中頻匹配，輸入匹配要考慮優噪聲系數匹配，輸出匹配考慮功率匹配；

    本振信號的限制

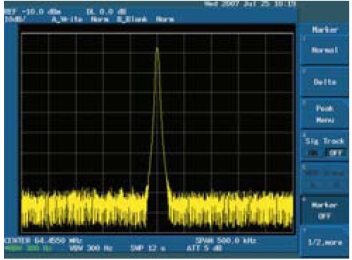

    本振信號太強，會降低混頻器的動態范圍，太弱，會降低輸出信噪比進而影響接收靈敏度，一般設置在 -10 – 0dBm之間；本振信號的諧波會跟外來干擾信號混頻產生中頻干擾，所以本振信號在接入混頻器之前應采用低通濾波器對諧波進行抑制。

    電性能指標范圍說明

    ?  輸入輸出阻抗

    輸入阻抗 ：對應于廠商提供的放大管的小噪聲系數對應的輸入反射系數

    輸出阻抗 ：50 Ohm

    ? 變頻增益    5 — 15dB

    ? 輸出1dB壓縮點（P1dB）≥ -10dBm

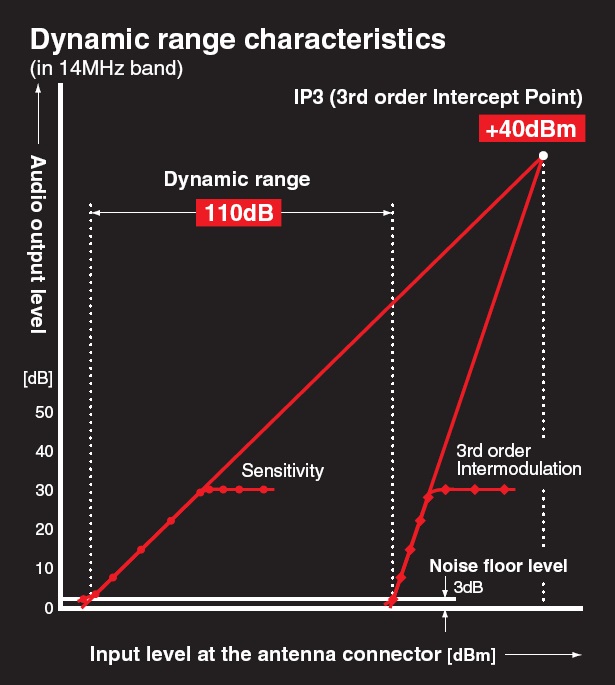

    ? 輸出三階截獲點（OIP3）≥ 0dBm
